3D BEŞ EKSENLİ LAZER KESİM MAKİNESİNİN FAYDALARI

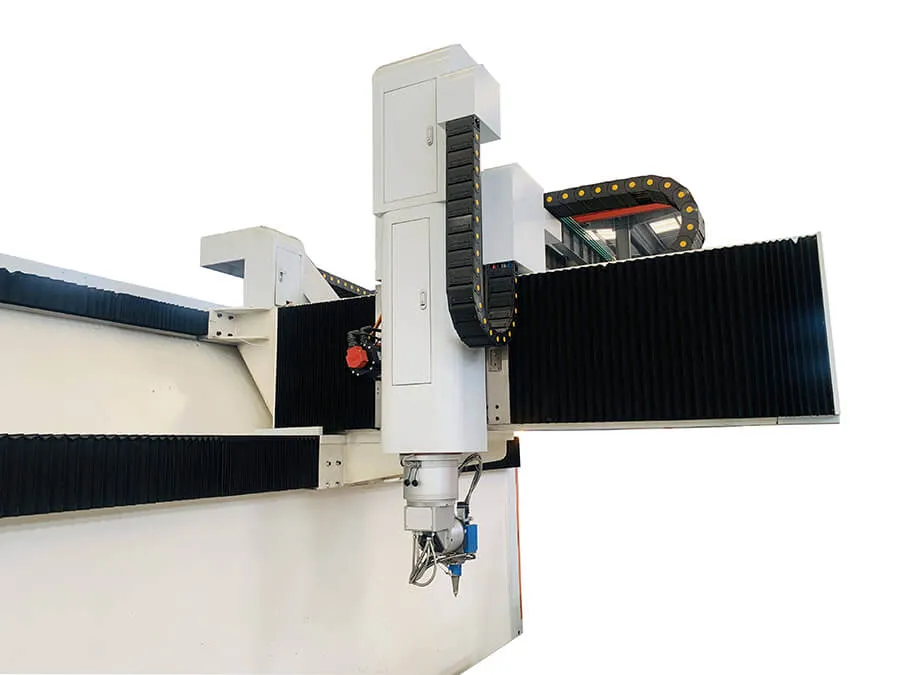

Konsol mimarisi düzgün kesme yörüngesi sağlar
Yüksek dinamik performans altında düzgün ve pürüzsüz kesme yörüngesi sağlamak için yüksek sertlik ve şok emilimi; simülasyon teknolojilerini kullanan konsol yapısının hassas mekanik analiz tasarımı; temiz ve tozsuz bir optik yol sistemi sağlamak için tamamen kapalı sert optik yol; işlenen ürünlerin ağırlığının işleme doğruluğu veya hızı üzerinde hiçbir etkisi olmamasını sağlamak için uçan optik yol teknolojisi.

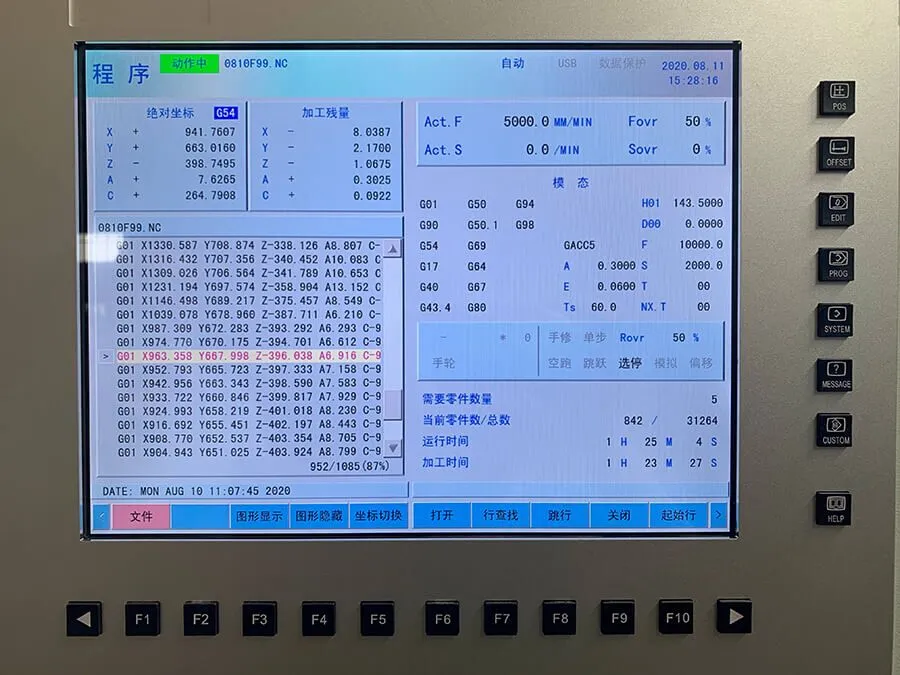

Kontrol yazılımı iyi bir etkileşimli deneyim sağlar
Altta yatan algoritmayı iyileştirerek, olgun, yüksek hassasiyetli bir CNC sistemine dayalı, yüksek hızlı ve temassız (düşük yük) özelliklere sahip lazer kesim için uygun bir CNC sistemi oluşturduk. Altı eksenin (XYZACB ekseni) gerçek zamanlı kontrolü, iyi bir insan-makine arayüzü CNC sistemiyle mümkündür; lazerler, fikstürler, döner tablalar ve güvenlik korumaları gibi çevresel ekipmanların gerçek zamanlı kontrolü de düşünülebilir; uzaktan izleme ve teşhis mevcuttur.

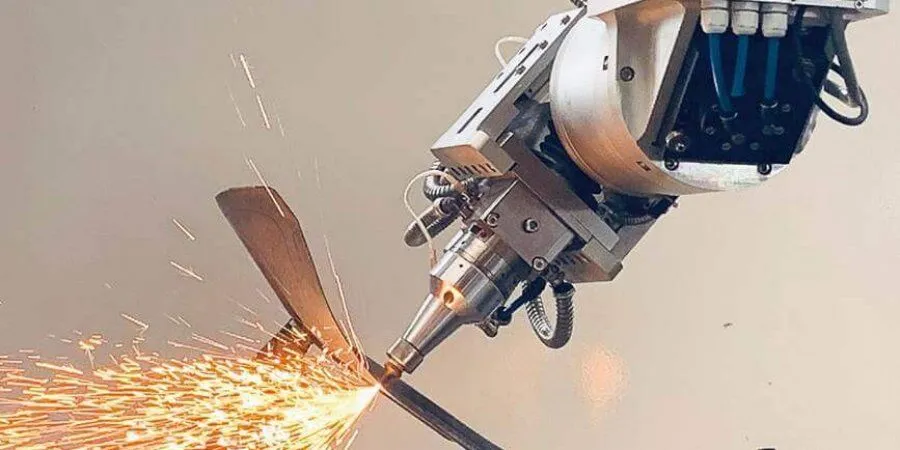

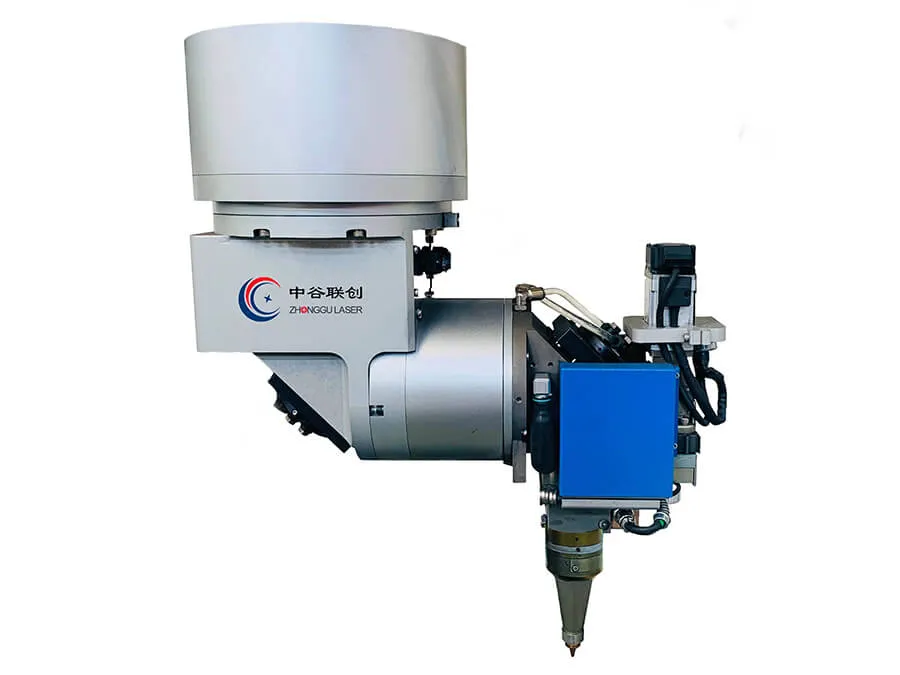

Beş eksenli kesme kafası yüksek hassasiyette kesme sonuçları sağlar
Lazer kesme kafası son derece dinamik ve hassastır ve aerodinamik profil tasarımı kolay erişime olanak tanır. Temassız mesafe algılama ve otomatik mesafe ayarlaması ile son derece duyarlı takipçi sistemi, kesme nozulu ile iş parçası yüzeyi arasında tutarlı bir mesafe garanti eder; emniyetli çarpışma önleme işlevi, bir çarpışmadan sonra hızlı sıfırlamayı sağlar.

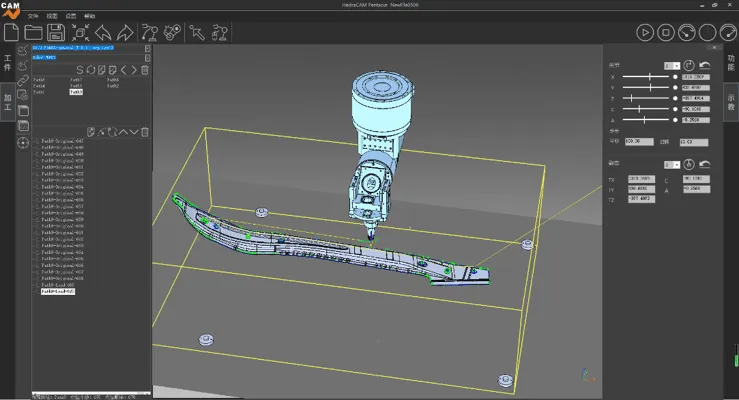

3D ve 2D programlama için çevrimdışı programlama yazılımı
Ortak standart grafik kütüphanesi, otomatik normal fonksiyon belirleme, zorlamalı kesme fonksiyonu, her eksen için genel enterpolasyon fonksiyonu, yol telafi fonksiyonu, iş parçası söndürme fonksiyonu, iş parçası yansıtma, döndürme fonksiyonu ve doğrusal/yay enterpolasyon modu gibi özelliklere sahip, bağımsız telif hakkına sahip offline programlama yazılımı; 3D ve iki boyutlu programlama yapılabilir.

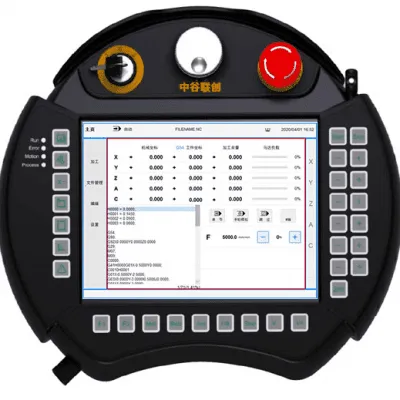

İşleme programlarını doğrudan oluşturmak, düzenlemek ve aktarmak için gösterici
Eğitmenin manuel kontrolü, operatörün işleme programlarını doğrudan eğitmen aracılığıyla oluşturmasına, düzenlemesine ve iletmesine olanak tanır; operatör, eğitmen programlama ile çevrimdışı programlama arasında seçim yapabilir ve otomatik programlamanın ve gerçek iş parçasının hatası, eğitmen tarafından her an değiştirilebilir; talimatların ve program simülasyonunun gerçek zamanlı kontrolü, yol çarpışma önleme tespiti ve alarmın tümü mevcuttur; talimatların ve program simülasyonunun gerçek zamanlı kontrolü, yol çarpışma önleme tespiti ve alarmın tümü mevcuttur.
Süreç verilerini depolamak ve optimum işleme çözümleri sağlamak için süreç veritabanı bulutu
Yeni işlem süreçleri ve önemli miktarda veri birikimi ile çekirdek süreç veritabanı bulutu oluşturulacak, bu sayede müşterilere en iyi işlem süreci çözümleri sağlanacak ve sonsuz değerleri artırılabilecektir.
| KATEGORİ | ÖZELLİKLER |
|---|---|
| İşleme Aralığı | 3000*1400*600mm |
| Maksimum Çalışma Hızı | 100m/dak |
| Maksimum Hızlanma | 10m/s |
| Tekrar Konumlandırma Doğruluğu | ±0,03 mm |
| Z ekseni Seyahati | 650mm |
| A-eksen dönüş aralığı | ± 135° |
| C-eksen dönüş aralığı | n * 360° |
| Gösterici | Çevrimdışı / El Yapımı |
| Lazer Gücü | 1500W - 5000W İsteğe bağlı |
| Kesme Başlığı | 5-eksenli Lazer Kesim Başlığı |
